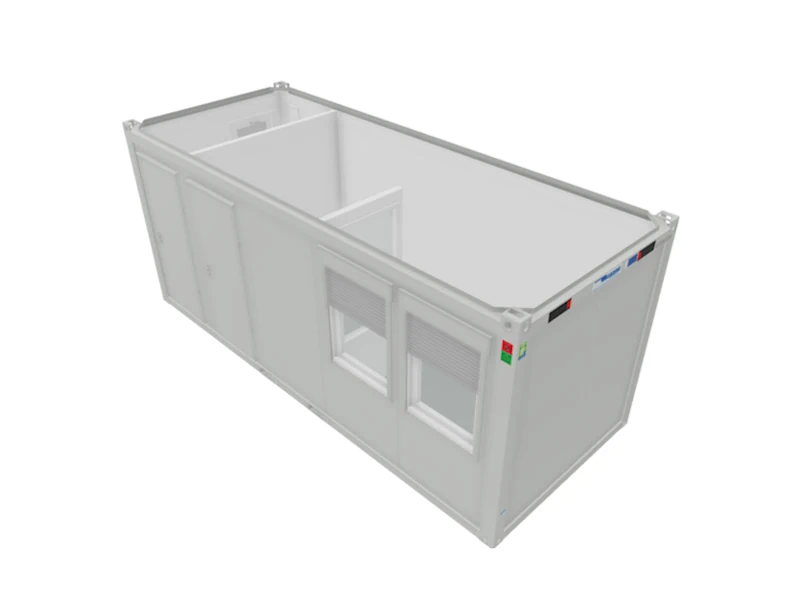

Bungalow bureau avec WC séparé 14,7 m² [20 pieds]

Description

Equipement standard : 2 portes | 2 fenêtres | 1 vasistas | 3 rampes d’éclairage LED | 3 prises électriques | Chauffage convecteur électrique 500 W et 2kW

Télécharger le descriptif

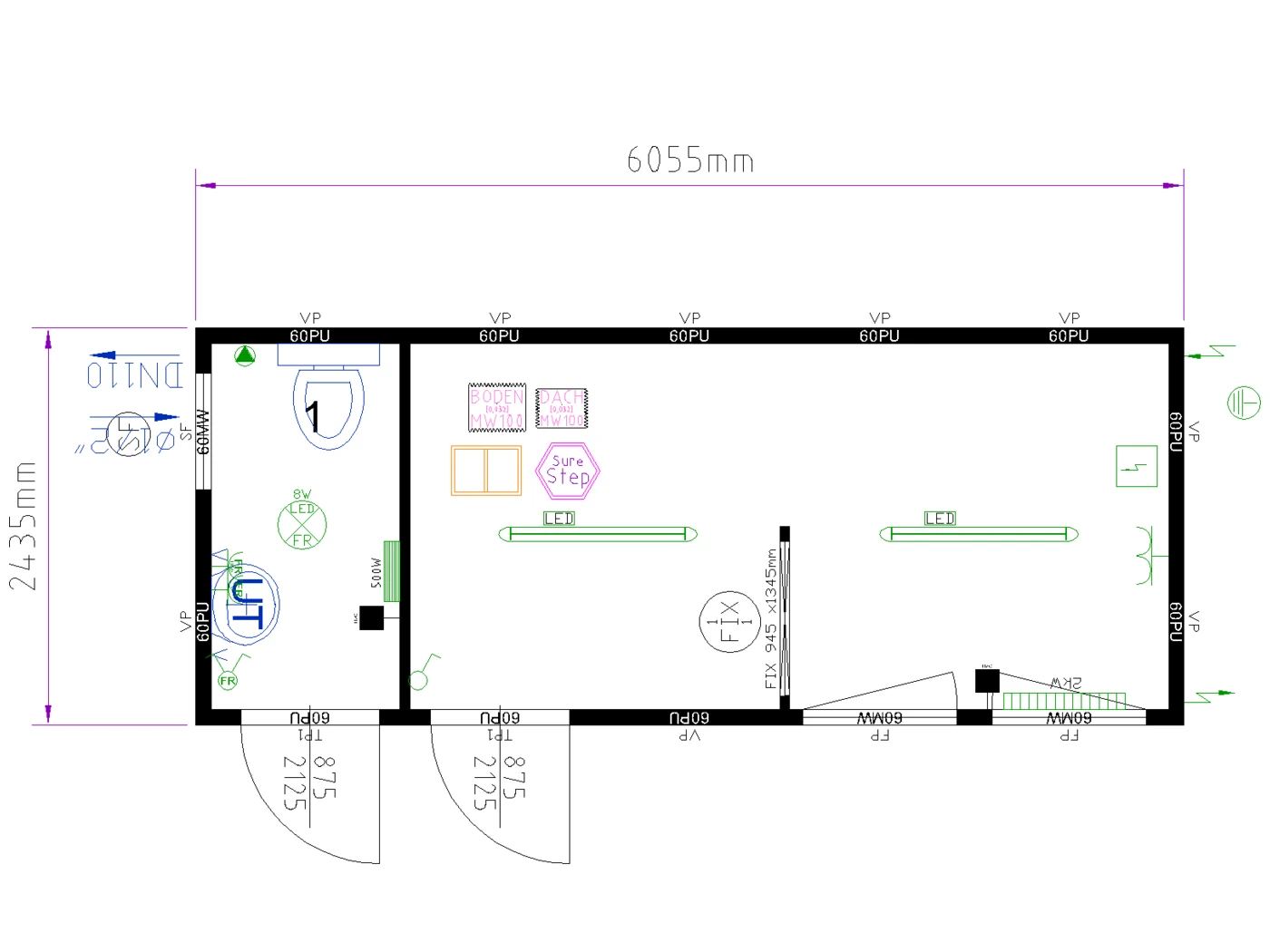

DIMENSIONS

Modèle 20 pieds
Longueur : 6,055 m (extérieur) 5,860 m (intérieur)
Largeur : 2,435 m (extérieur) 2,240 m (intérieur)
Hauteur : 2,591 m (extérieur) 2,340 m (intérieur)
Poids : 2,05 T
Surface : 14,74 m²

Cadre du sol :

• Profils en acier laminés à froid et soudés, 4 coins de conteneurs soudés
• Traverses de sol sur le pourtour : 3 mm
• Traverse de sol : en profil Ω, s = 2,5 mm
• Passages de fourches : 2 passages de fourches sur la longueur (dimensions intérieures des passages de fourches: 352 x 85 mm, passages de fourches centrés: 2.050 mm / facultatif 950 mm)
• Poteaux d’angle : avec profils en acier soudés à froid et vissés aux cadres du sol et du toit Ep. 4 mm

Cadre du toit :

• Profils en acier laminés à froid et soudés, 4 coins de conteneurs soudés
• Traverses du toit sur la longueur : 3 mm
• Traverses du toit sur la largeur : 3 mm
• Toiture : tôle galvanisée avec double pli, épaisseur de 0,60 mm

Sol :

• Isolation thermique : Laine de verre 60 mm – Comportement au feu A1 (non inflammable) selon la norme EN 13501-1
• Protection sous isolant : Plaques de tôle galvanisées, épaisseur 0,6 mm
• Plancher : Bois épaisseur 22 mm
• Revêtement de sol : Revêtement PVC aux raccords soudés, remontés sur les bords. Epaisseur 2 mm. Couche d’usure 0,7 mm. Anti-dérapant R10

Toit :

• Isolation thermique : Laine de verre 100 mm – Comportement au feu A1 (non inflammable) selon la norme EN 13501-1
• Habillage plafond : Placoplâtre avec tôle laquée (Plaque de placoplâtre 9,5 mm et Tôle + 0,6 mm)
  couleur: blanc (semblable au RAL 9010)
• Prises de connexion électrique CEE : Encastrées à l’extérieur dans le cadre du toit sur le long pan

Eléments muraux :

• Isolation thermique : Mousse Polyuréthane 60 mm (PU)
• Epaisseur des panneaux 60 mm
• Habillage extérieur : tôle profilée, galvanisée et laquée (épaisseur 0,6 mm). Résistance au feu A1.
• Habillage intérieur: : Tôle galvanisée et laquée, épaisseur 0,5 mm, décor blanc
• Cloisons de séparation : Tôle laquée, épaisseur 0,6 mm, couleur blanc (semblable au RAL 9010)

Portes :

• Charnières à gauche ou à droite. Ouverture vers l’extérieur. Cadre de porte métallique avec joint sur trois côtés.
• Battant de porte en tôle galvanisée et laquée des deux côtés – avec isolant polystyrène 40 mm d’épaisseur
• Hauteur libre de passage : 875 x 2.125 mm
• Dimensions de l’ouverture de porte : 811 x 2.065 mm

Fenêtre :

• Cadre en plastique avec vitrage coloris blanc
• 1 fenêtre à ouverture oscillo-battante avec volet roulant : 945×1200 mm
• 1 fenêtre vasistas (vitrage opaque) : 652 x 714 mm
• Vitrage isolant avec ajout de gaz : 4 / 16 / 4 mm
• Hauteur du seuil de fenêtre (distance entre le sol et le haut du profil inférieur du cadre de la fenêtre): 870 mm

Installation électrique

• Protection IP20
• Tension : 230V / monophasé / 32A (3×6 mm²)
• Fréquence : 50 Hz
• Protection : interrupteur différentiel 40 A / 0,03 A, 2 pôles (230 V) type A X
• Lumière : disjoncteur 10A, 2 pôles, 3×1,5mm²
• Chauffage : disjoncteur 13A, 2 pôles, 3×2,5mm²
• Prises électriques : disjoncteur 13 A, bipolaire, 3×2,5mm²
• Prises de courant : 2 prises simples + 1 prise double
• Eclairage zone WC : 1 interrupteur lumière + plafonnier LED 8W
• Eclairage zone bureau :  1 interrupteur lumière + 2 luminaires en applique à LED 36W
• Branchement : Raccordement extérieure CEE

Equipement sanitaire WC :

• 1 lavabo avec mitigeur à levier, miroir métallique, porte serviette, porte savon
• 1 toilettes avec cuvette WC et dévidoir de papier
• Chauffe-eau électrique instantané 15 L, réducteur de pression 3/4”
• Alimentation en eau par tuyau de ½”, ¾” ou 1″ sur un côté à travers un panneau.
• Intérieur : Tuyauterie PP-R (selon la norme EN ISO 15874)
• Pression d’utilisation et de branchement: 4 bar maximum
• Evacuation des eaux usées : tuyaux DN 50 et DN110 (diamètre extérieur 50 et 110mm) rassemblés à l’intérieur et avec une seule sortie sur un côté à travers un panneau
